FT | FT1 | FT2 | FT3 |
![]() | ![]() | ![]() | ![]() |
FT4 | FT5 | FT6 | FT7 |
![]() | ![]() | ![]() | ![]() |
MT | MT1 | MT2 | MT3 |
![]() | ![]() | ![]() | ![]() |
圖示代碼 | 產品編號 | W | H | L | P | D | E | T | 詳圖 | 配合料號 |
---|---|---|---|---|---|---|---|---|---|---|
尺寸 ( 單位 mm ) |
FT | J1764BS | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
FT | J1764BS-2A | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
FT | J1764BS-2B | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
FT | J1764BS-2H | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
FT | J17641BS-2 | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
FT1 | J1762BS | 7.4 | - | 19.2 | - | - | 7.7 | 0.3 | - |
FT2 | J1768BS | 7.5 | - | 20.6 | - | - | 6.3 | 0.4 | - |
FT3 | J2368BS | 7.7 | - | 20.1 | - | - | 6.6 | 0.4 | - |
FT4 | J23681BS | 7.8 | - | 20.1 | - | - | 6.6 | 0.4 | - |
FT5 | J1765BS | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |

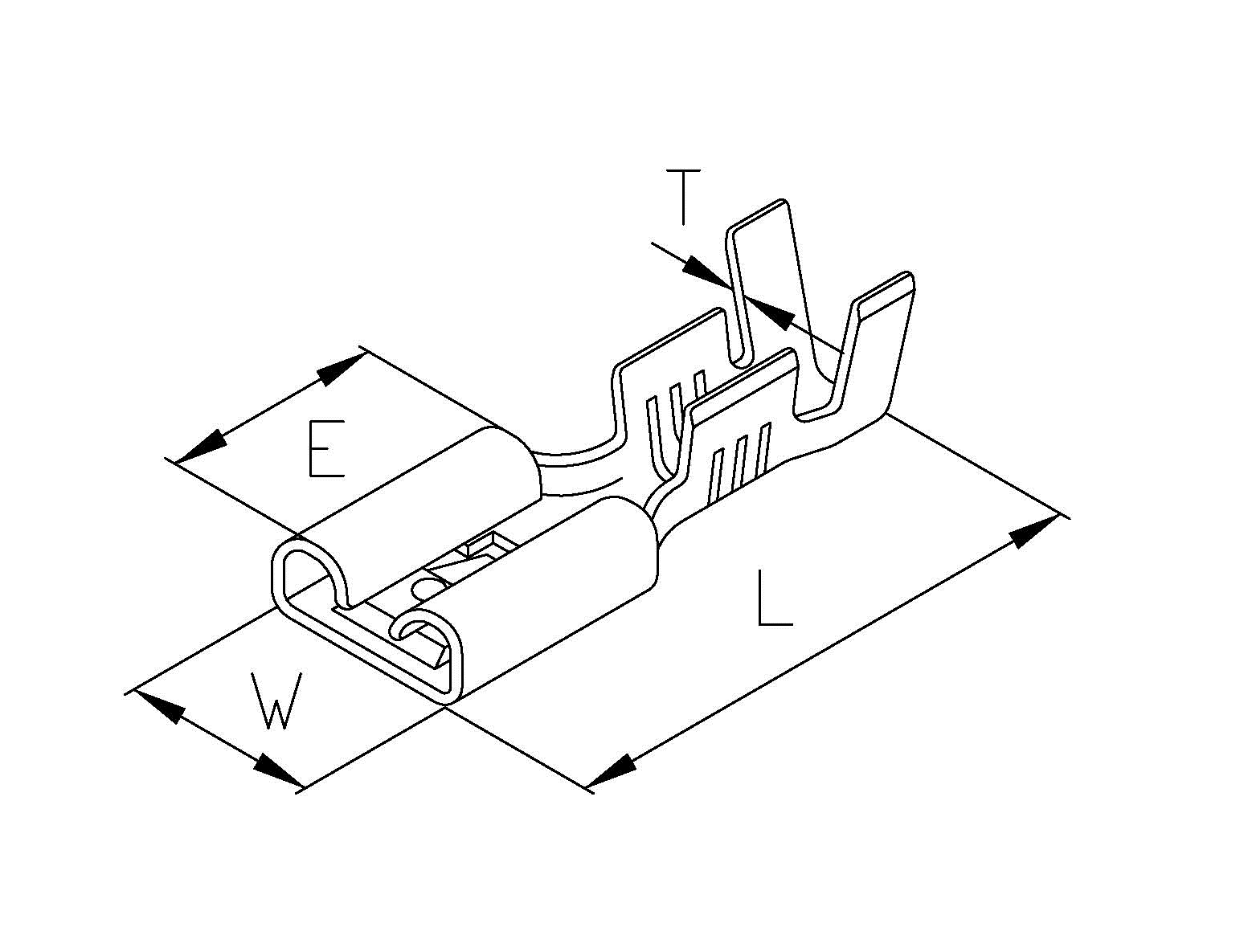

FT6 | J1766BS | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
FT7 | J1767BS | 7.6 | - | 19.0 | - | - | 7.7 | 0.4 | - |
MT | J1662BS | 6.3 | - | 19.6 | - | - | 9.5 | 0.8 | - |
MT | J16621BS | 6.3 | - | 19.6 | - | - | 9.8 | 0.8 | - |
MT1 | J16615BS | 6.1 | - | 21.0 | - | - | 11.8 | 0.4 | - |
MT2 | J16622BS | 6.2 | - | 19.9 | - | - | 9.8 | 0.4 | - |
MT3 | J1663BL | 6.35 | - | 18.7 | - | - | 12.7 | 0.8 | - |
FH | FH1 | FH2 |
![]() | ![]() | ![]() |
圖示代碼 | 產品編號 | 尺寸 ( 單位 mm ) | 附加檔案 | 配合料號 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
W | H | L | P | D | E | T |
FH | JP1764H | 8.0 | - | 27.0 | - | 3.0 | 20.0 | - | - |
FH | JP1764H2 | 8.0 | - | 27.0 | - | 3.5 | 20.0 | - | - |
FH | JP1764H3 | 8.0 | - | 27.0 | - | 4.0 | 20.0 | - | - |
FH | JP1764H4 | 8.0 | - | 27.0 | - | 4.5 | 20.0 | - | - |
FH | JP1764H5 | 8.0 | - | 27.0 | - | 5.0 | 20.0 | - | - |
FH1 | JP1764A | 8.0 | - | 25.0 | - | - | 13.0 | - | - |
FH2 | JP1764-1A | 9.3 | 5.1 | 25.1 | - | - | - | - | - |
FH | JP24182 | 4.0 | 7.8 | - | 2.5 | - | - | - | - | - |
MH | JP2540 | 5.1 | 18.5 | - | 2.5 | - | - | - | - | - |
