子彈型公端子

 主要品項規格表
MT MT1 MT2
J1041BS J1042BS J1051BS
MT3 MT4
J1060BS-2S J1060BS-2H
MT5 MT6 MT7
J1050BS J1053BS J2050BS
MT8
J2050BS-1H
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
MT J1041BS - - 16.0 - 3.5 8.0 0.4 -
MT1 J1042BS - - 13.3 - 3.5 7.3 0.4 -
MT2 J1051BS - - 17.5 - 4.0 8.8 0.4 -
MT3 J1060BS-2S - - 22.4 - 4.55 11.7 0.4 -
MT4 J1060BS-2H - - 22.4 - 4.55 11.7 0.4 -
MT5 J1050BS - - 14.5 - 4.0 8.9 0.4 -
MT6 J1053BS - - 13.0 - 4.0 8.0 0.4 -
MT7 J2050BS - - 17.8 - 1.5 11.7 0.3 -
MT8 J2050BS-1H - - 14.7 - 1.5 11.7 0.3 -

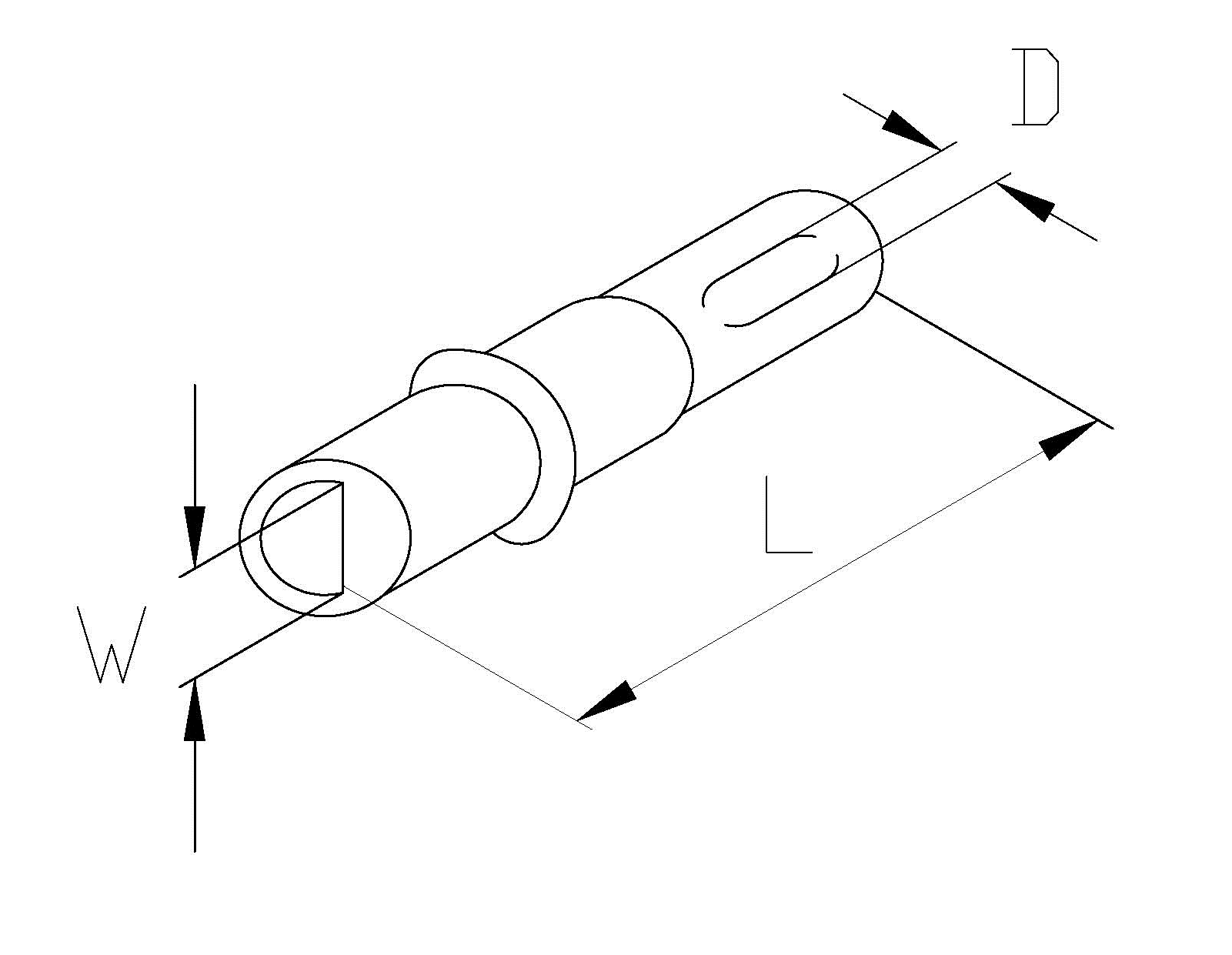

 搭配品項規格表
MS MS1 MS2 MS3
JP1041H JP1041H2 JP1051H JP1051H2
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
MS JP1041H 3.2 - 14.0 - 2.6 - - -
MS JP1041H1 3.5 - 15.0 - 3.0 - - -
MS1 JP1041H2 4.0 - 16.5 - 2.0 - - -
MS2 JP1051H 4.0 - 14.0 - 3.0 - - -
MS2 JP1051H1 4.0 - 15.0 - 3.5 - - -
MS3 JP1051H2 8.0 - 30.0 - 3.0 - - -
