子彈型母端子

 主要品項規格表
FT FT1 FT2 FT3
J1141BS J1151BS J1160BS-2S J1160BS-2H
FT4 FT5 FT6 FT7
J2150BS J11121BS J11201BS J21236BS
FT8 FT9 FT10 FT11
J23601BS J2330BS J1153BS
FT12 FT13

圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
FT J1141BS 4.3 - 17.4 - - 6.5 0.4 -
FT1 J1151BS 4.8 - 17.5 - - 6.5 0.4 -
FT2 J1160BS-2S - - 19.9 - 4.55 10.6 0.4 -

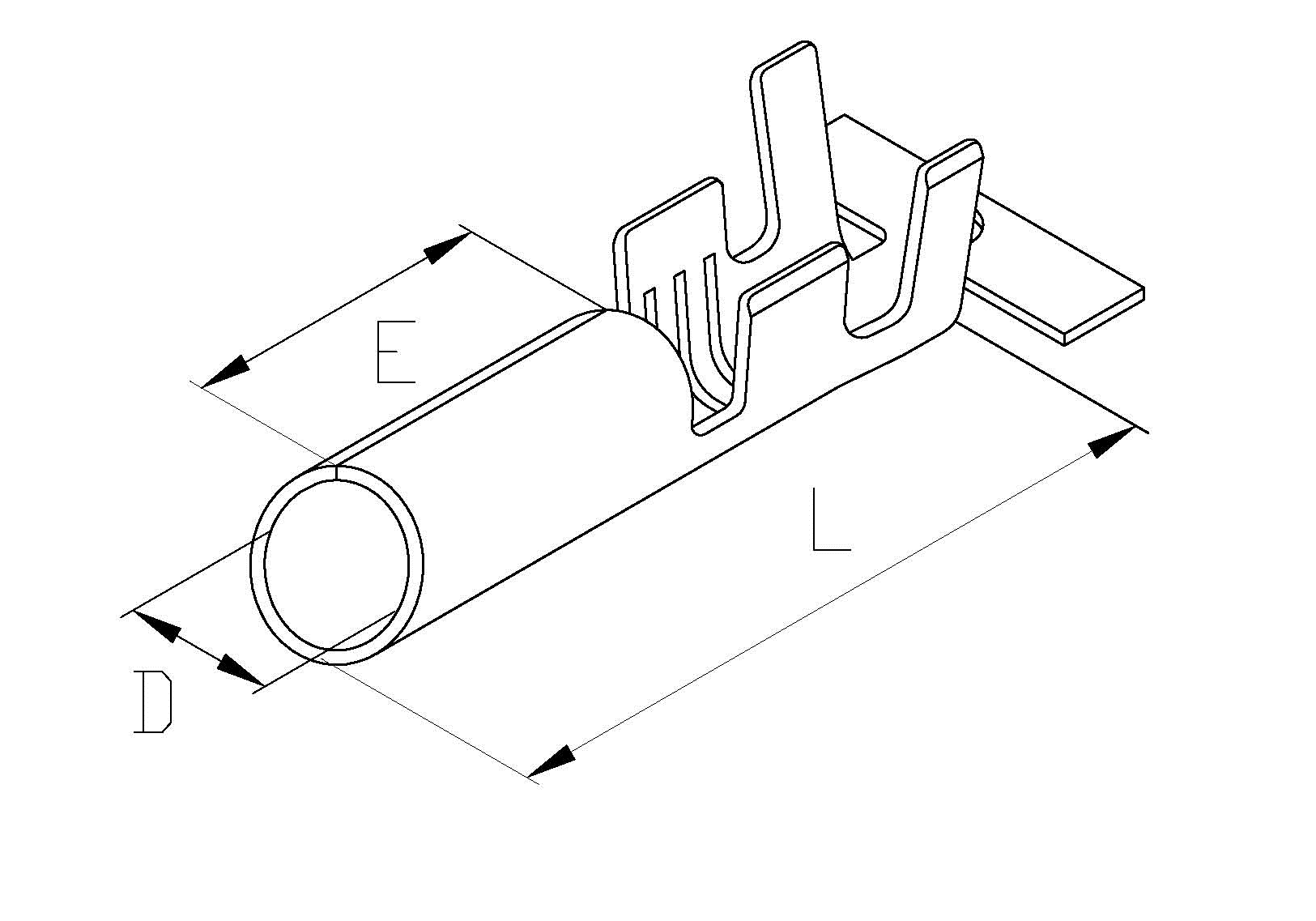

FT3 J1160BS-2H - - 19.9 - 4.55 10.6 0.4 -

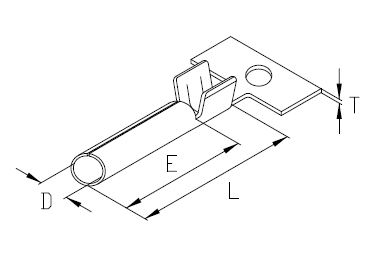

FT4 J2150BS - - 12.2 - 1.5 8.0 0.3 -
FT4 J2150BS-1H - - 12.2 - 1.5 8.0 0.3 -
FT5 J11121BS - - 11.1 - 1.98 5.0 0.25 -

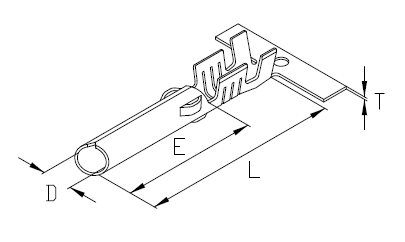

FT6 J11201BS - - 17.8 - 2.0 11.2 0.3 -

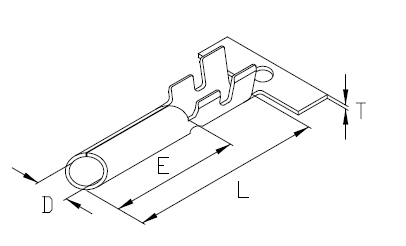

FT7 J21236BS - - 16.6 - 2.36 16.6 0.35 -
FT8 J2360BS - - 15.2 - 2.35 9.2 0.35 -
FT9 J23601BS 3.1 - 16.7 - - 8.7 0.35 -
FT10 J2330BS - - 16.4 - 3.0 10.3 0.35 -
FT11 J1153BS - - 17.5 - 4.0 8.0 0.4 -

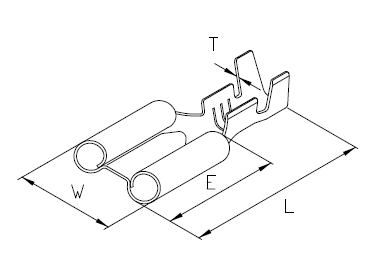

FT12 J1241BS 11.0 - 20.6 - - 9.0 0.3 -
FT13 J1251BS 11.1 - 20.8 - - 9.0 0.3 -

 搭配品項規格表
FS FS1 FS2
JP1151H JP1151H9
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
FS JP1151H 5.0 - 33.0 - 2.5 - - -
FS JP1151H1 5.0 - 38.0 - 2.5 - - -
FS JP1151H2 5.0 - 28.0 - 2.5 - - -
FS JP1151H3 5.0 - 33.0 - 2.0 - - -
FS JP1151H4 5.0 - 33.0 - 3.0 - - -
FS JP1151H5 5.0 - 40.0 - 3.0 - - -
FS JP1151H6 5.0 - 28.0 - 3.0 - - -
FS JP1151H7 5.0 - 33.0 - 3.2 - - -
FS JP1151H8 5.0 - 33.0 - 3.5 - - -
FS1 JP1151H9 5.0 - 35.0 - 2.5 - - -
FS2 JP1251H1 12.0 - 35.0 - 3.2 - - -
FS2 JP1251H5 12.0 - 35.0 - 4.0 - - -
