1.58/P3.68母端子

 主要品項規格表
FTJ1158BS
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
FT J1158BS - - 16.6 - 2.0 - 0.2 -

 搭配品項規格表
FH FH1 FH2 FH3 FH4
JP1158-1 JP1158-2 JP1158-3 JP1158-4 JP1158-4-1
FH5 FH6 FH7 FH8 FH9
JP1158-5 JP1158-6 JP1158-9 JP1158-12 JP1158-15
FH-A FH1-A FH2-A FH3-A FH4-A
JP1158-2K JP1158-3K JP1158-4K JP1158-4K-1 JP1158-5K
FH5-A FH6-A FH7-A FH8-A
JP1158-6K JP1158-9K JP1158-12K JP1158-15K
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
FH JP1158-1 5.0 20.7 - - - - - -

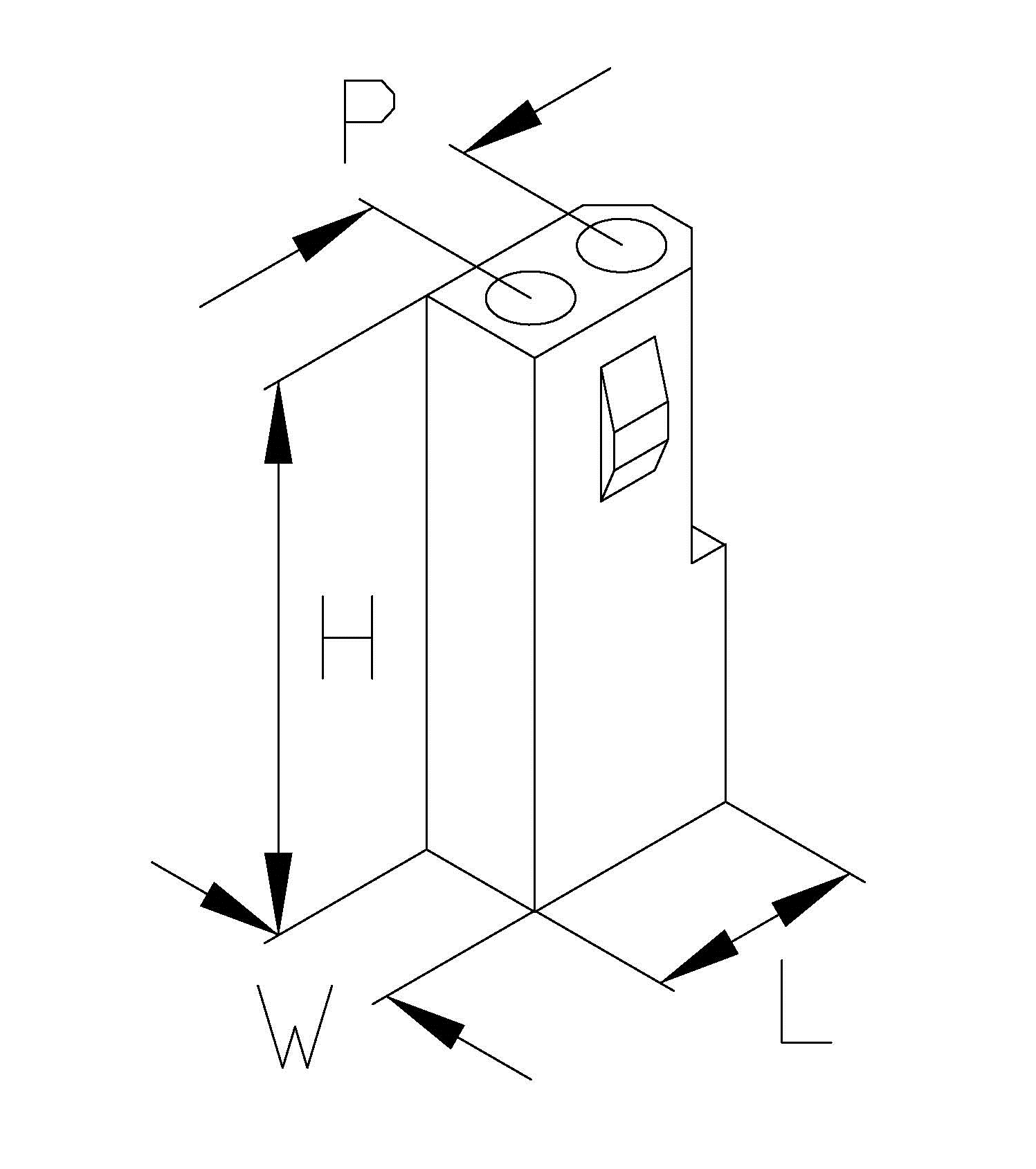

FH1 JP1158-2 5.0 20.4 8.7 3.68 - - - -

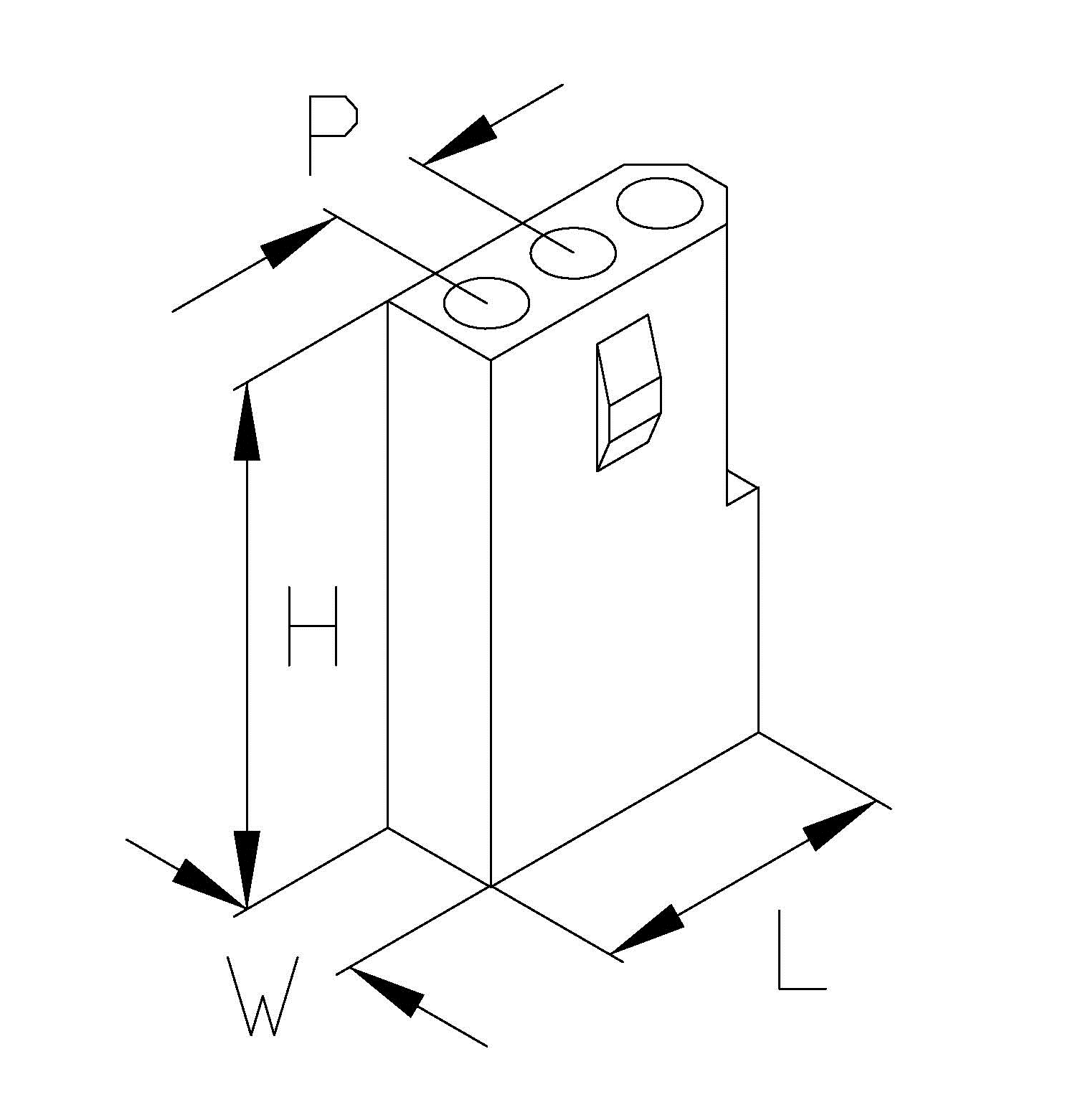

FH2 JP1158-3 5.0 20.4 12.5 3.68 - - - -
FH3 JP1158-4 8.7 19.0 8.7 3.68 - - - -

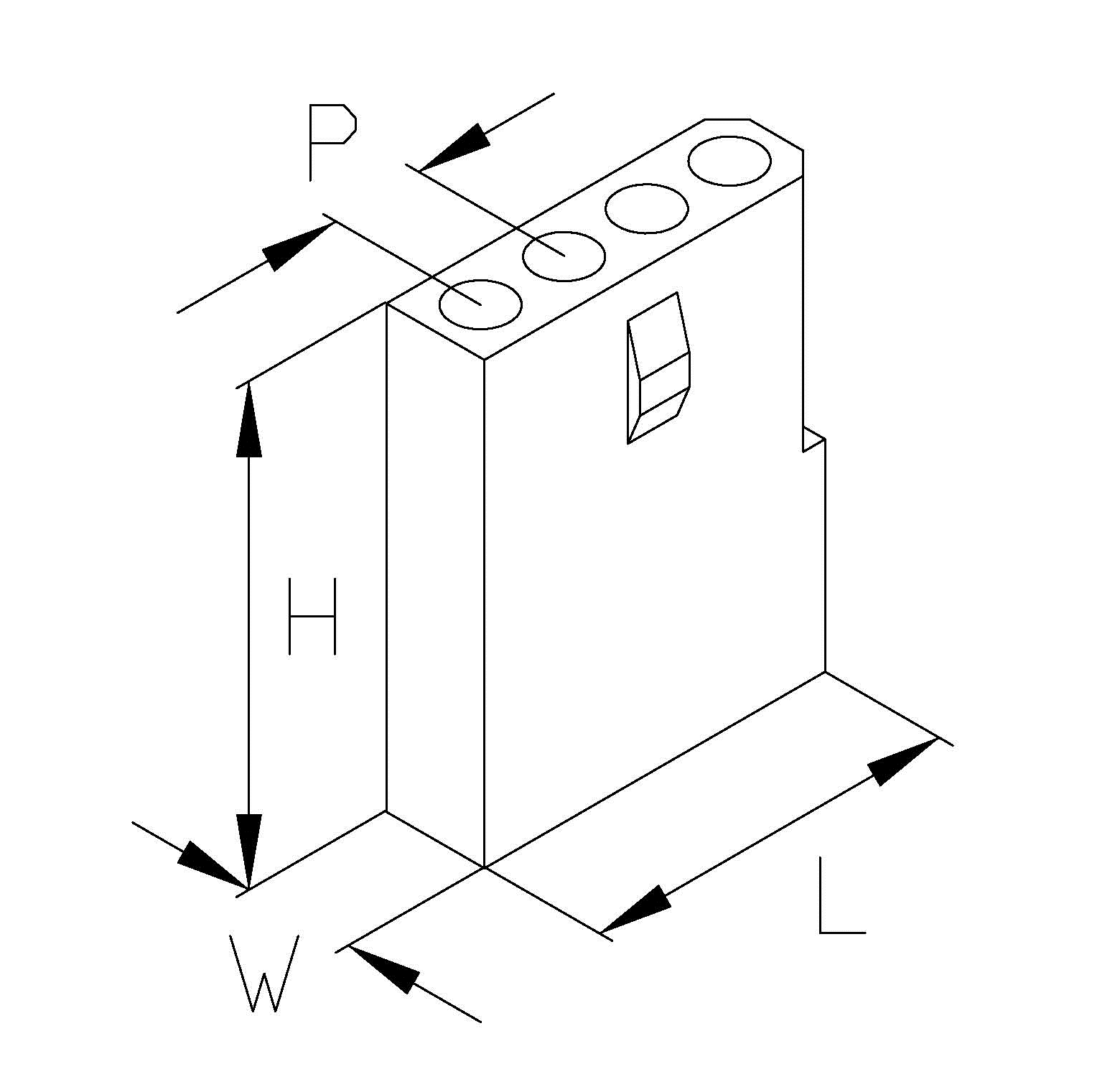

FH4 JP1158-4-1 5.0 20.0 16.2 3.68 - - - -
FH5 JP1158-5 4.8 19.8 19.8 3.68 - - - -
FH6 JP1158-6 12.5 20.0 8.7 3.68 - - - -
FH7 JP1158-9 12.7 20.6 12.7 3.68 - - - -
FH8 JP1158-12 12.6 20.6 16.0 3.68 - - - -
FH9 JP1158-15 12.7 20.7 20.0 3.68 - - - -
FH-A JP1158-2K 4.9 20.6 8.6 3.68 - - - -
FH1-A JP1158-3K 5.0 20.2 12.5 3.68 - - - -
FH2-A JP1158-4K 8.6 19.2 8.6 3.68 - - - -
FH3-A JP1158-4K-1 5.0 20.2 16.0 3.68 - - - -
FH4-A JP1158-5K 5.0 19.8 19.7 3.68 - - - -
FH5-A JP1158-6K 12.5 19.8 8.8 3.68 - - - -
FH6-A JP1158-9K 12.7 20.6 12.7 3.68 - - - -

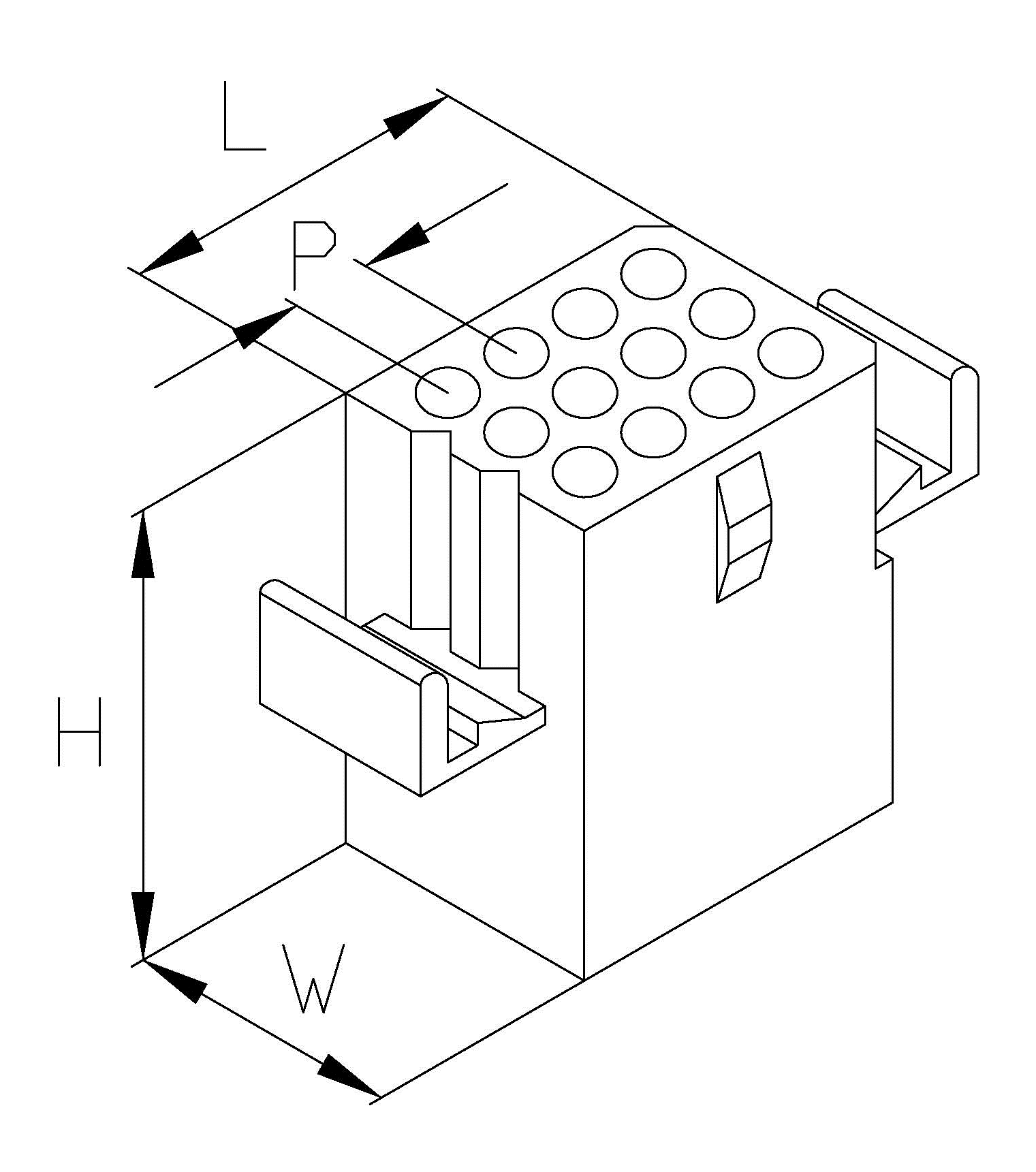

FH7-A JP1158-12K 12.7 20.6 16.2 3.68 - - - -
FH8-A JP1158-15K 12.7 20.7 19.9 3.68 - - - -
