2.36/P6.7公端子

 主要品項規格表
MT MT1
J2030BS-2 J20301BS-2
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )

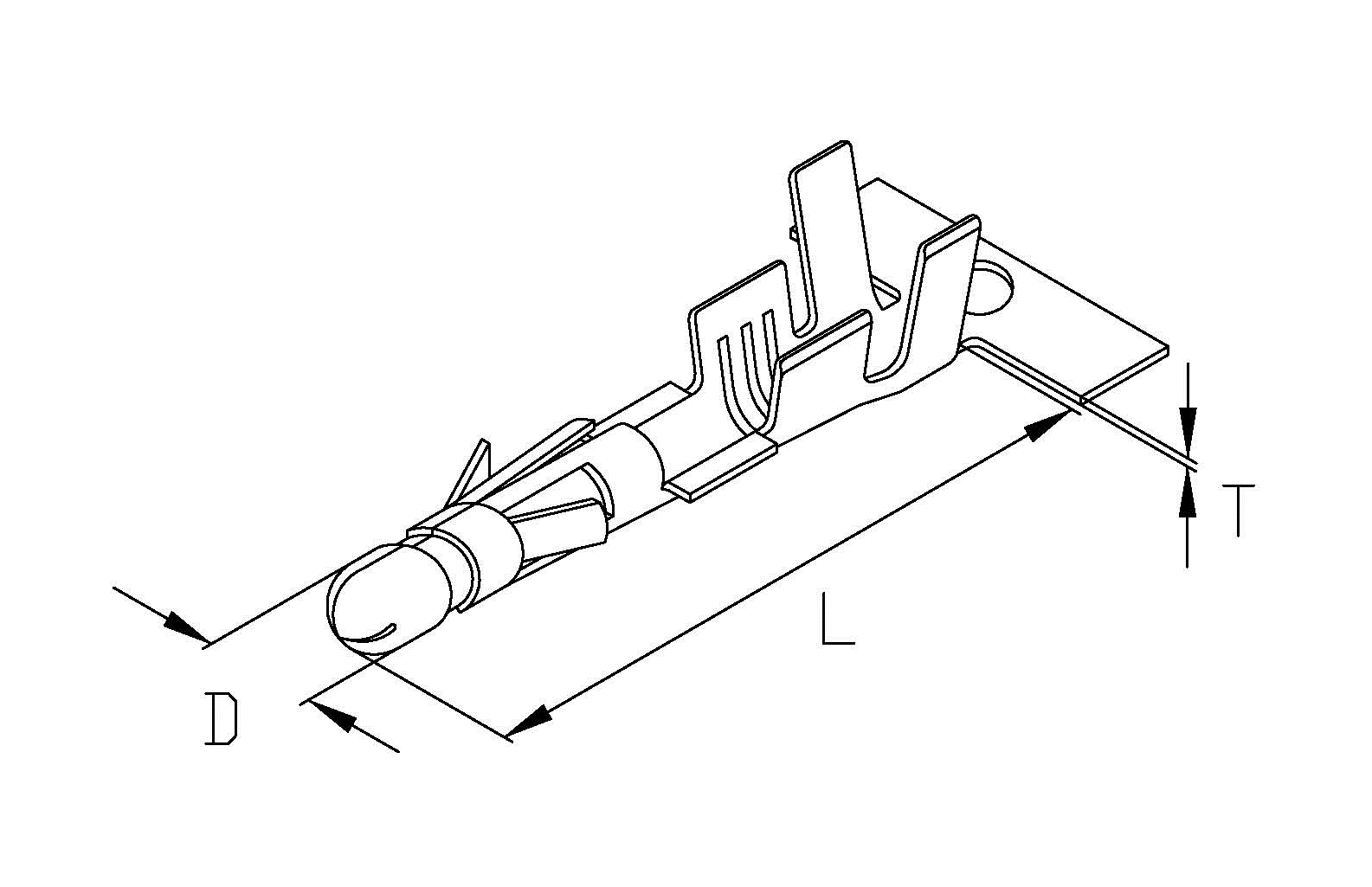

MT J2030BS - - 22.3 - 2.25 - 0.25 -

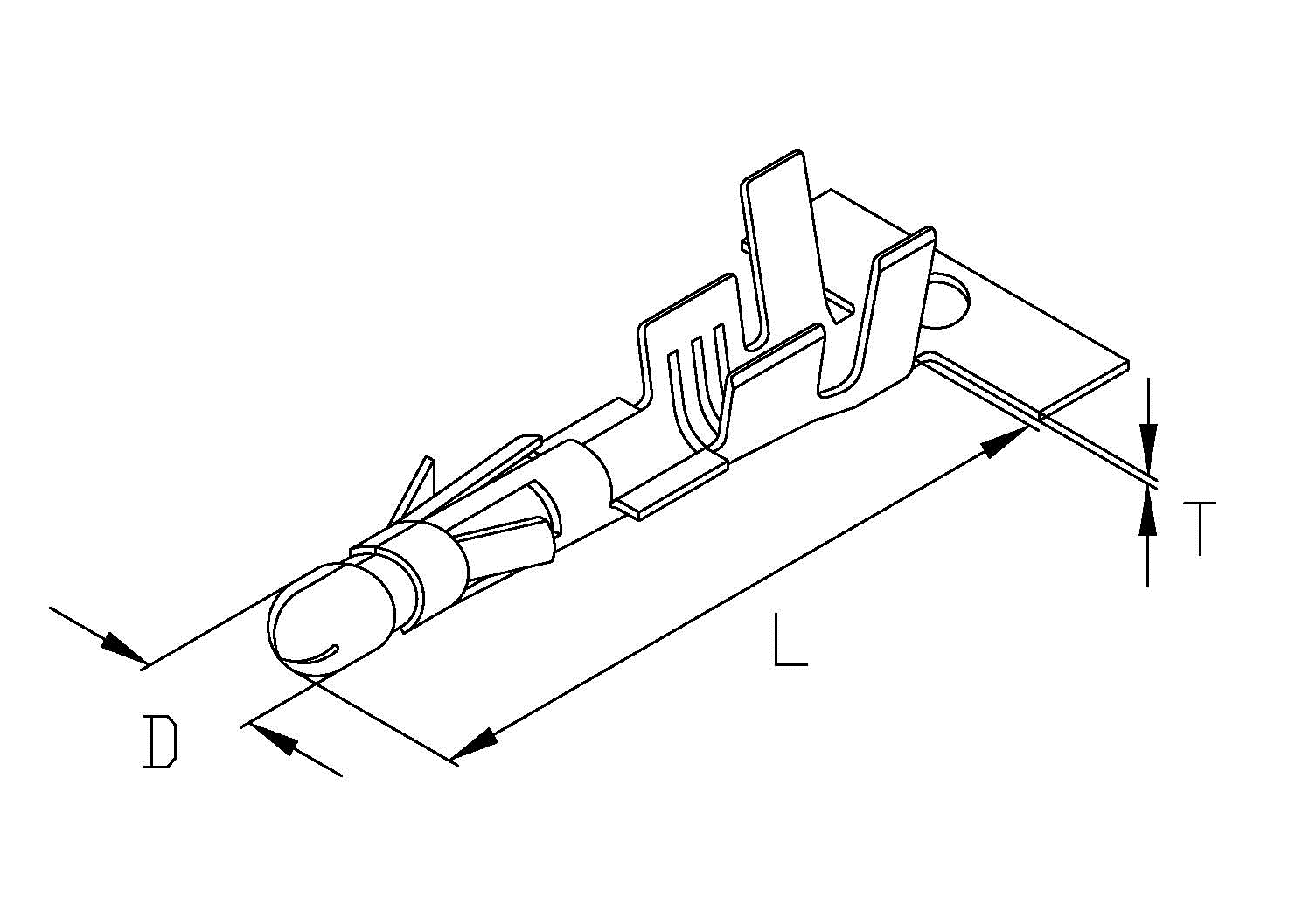

MT1 J20301BS - - 22.3 - 2.25 - 0.25 -

 搭配品項規格表
MH MH1 MH2 MH3 MH4
JP2030-1A JP2030-2A JP2030-3A JP2030-4A JP2030-6A
MH5 MH6 MH7
JP2030-9A JP2030-12A JP2030-15A
MH-A MH1-A MH2-A MH3-A MH4-A
JP2030-1B JP2030-2B JP2030-3B JP2030-4B JP2030-6B
圖示代碼 產品編號 W H L P D E T 詳圖 配合料號
尺寸 ( 單位 mm )
MH-A JP2030-1B 8.2 30.0 8.2 - - - - -
MH JP2030-1A 8.2 30.0 8.2 - - - - -
MH4-A JP2030-6B 15.5 30.2 22.7 6.7 - - - -
MH3-A JP2030-4B 8.2 30.2 29.4 6.7 - - - -
MH2-A JP2030-3B 8.2 30.2 21.7 6.7 - - - -
MH1-A JP2030-2B 8.2 30.2 14.8 6.7 - - - -
MH1 JP2030-2A 8.2 30.2 14.8 6.7 - - - -
MH2 JP2030-3A 8.2 30.2 21.7 6.7 - - - -
MH3 JP2030-4A 8.2 30.2 29.4 6.7 - - - -
MH4 JP2030-6A 15.0 30.2 21.7 6.7 - - - -
MH5 JP2030-9A 22.0 30.2 21.5 6.7 - - - -

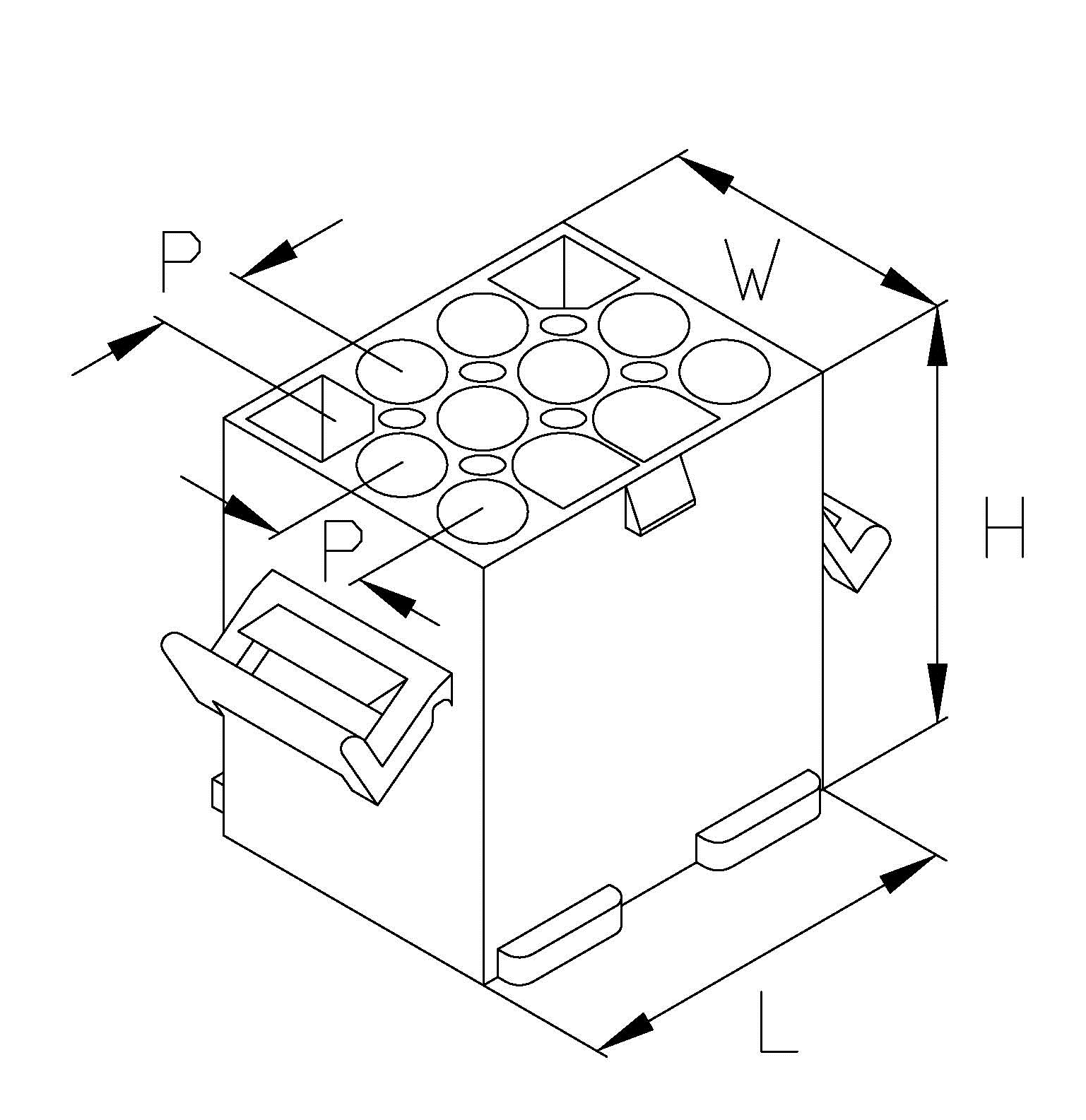

MH6 JP2030-12A 21.8 30.2 28.3 6.7 - - - -
MH7 JP2030-15A 21.6 30.2 35.0 6.7 - - - -
