FT | FT-A | FT-B |
圖示代碼 | 產品編號 | W | H | L | P | D | E | T | 詳圖 | 配合料號 |
---|---|---|---|---|---|---|---|---|---|---|
尺寸 ( 單位 mm ) |
FT | J3301PS | 1.65 | - | 11.6 | - | - | - | 0.2 | - |
FT-A | J3304PS | 1.3 | - | 12.8 | - | - | - | 0.2 | - |
FT-B | J24111PS | 1.3 | - | 9.7 | - | - | - | 0.2 | - |
FH | FH1 | MH | |
MH1 | MH2 | MH3 | |
FH-A | MH-A | MH1-A | FH1-A |
FH-B | MH-B | MH1-B | |
圖示代碼 | 產品編號 | W | H | L | P | D | E | T | 詳圖 | 配合料號 |
---|---|---|---|---|---|---|---|---|---|---|
尺寸 ( 單位 mm ) |
FH | JP3301 | 2.6 | 14.0 | - | 2.54 | - | - | - | - |
FH1 | JP3301-2x2 | 5.0 | 14.0 | - | 2.54 | - | - | - | - |
MH | JM2541-(6/3/1.5) | 2.54 | 3.0 | - | 2.54 | - | - | 0.64 | - |
MH1 | JM2542-(6/3/1.5) | 5.08 | 3.0 | - | 2.54 | - | - | 0.64 | - |
MH2 | JM2541-R(6/3/1.5) | 2.54 | 3.0 | - | 2.54 | - | - | 0.64 | - |

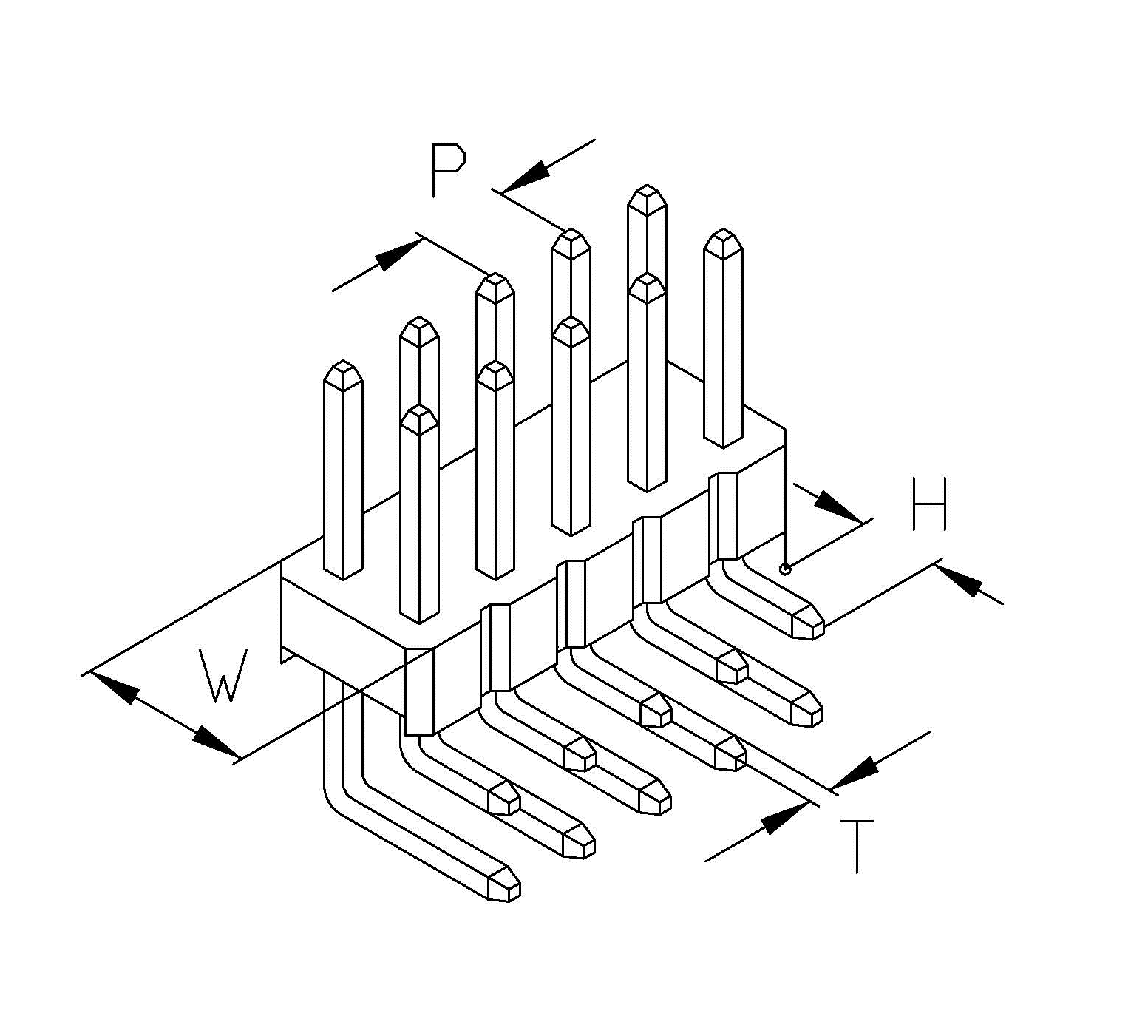

MH3 | JM2542-R(6/3/1.5) | 5.08 | 3.0 | - | 2.54 | - | - | 0.64 | - |
FH-A | JP3304 | 2.6 | 14.0 | - | 2.54 | - | - | - | - |
MH-A | JM3304 | 5.0 | 11.5 | - | 2.54 | - | - | 0.64 | - |
MH1-A | JM3304-R | 5.0 | 11.5 | - | 2.54 | - | - | 0.64 | - |
FH-B | JP2411 | 5.08 | 12.9 | - | 2.54 | - | - | - | - |
MH-B | JM2411 | 5.8 | 11.5 | - | 2.54 | - | - | 0.64 | - |
MH1-B | JM2411-R | 5.8 | 11.5 | - | 2.54 | - | - | 0.64 | - |
FH1-A | JP3304-B | 2.6 | 15.2 | - | 2.54 | - | - | - | - |
FH2-A | JP3304-K | 2.6 | 15.2 | - | 2.54 | - | - | - | - |
